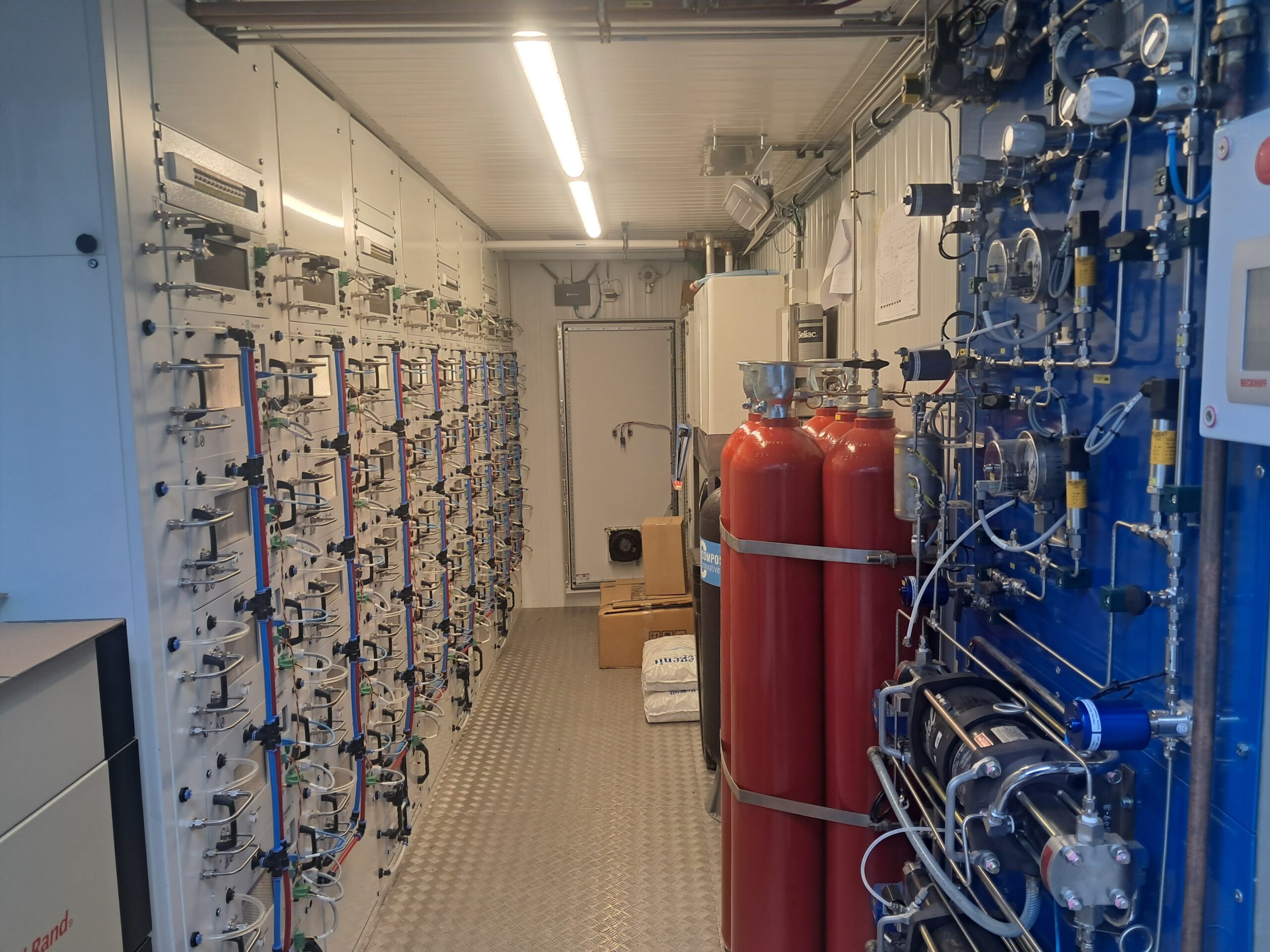

Voici un aperçu de l’intérieur de notre générateur d’hydrogène.
Une installation conçue et réalisée intégralement chez Jadition, de l’isolation du conteneur jusqu’à l’automatisation et l’instrumentation.
🔹 Mise en parallèle de :
40 unités d’électrolyse, jusqu’à 500 Nl/h par unité
8 sécheurs H₂
💧 Gestion de l’eau déminéralisée :
Filtration des particules → adoucisseur → osmoseur.
🔧 Système de compression :
2 compresseurs AGD Haskel montés en série
Vanne à commande pneumatique Rotarex
⚡ Gestion électrique & automatisation :
Alimentation 400 V + neutre, jusqu’à 150 kw
Interface HMI Beckhoff
🛡️ Sécurité :
Détection des gaz H₂/O₂
Arrêt d’urgence
Balise verte extérieure indiquant la présence d’un danger
Détection de ventilation et de surchauffe
❄️ Refroidissement :
Un refroidisseur à ventilation mécanique est installé sur le toit afin d’assurer le refroidissement des 40 électrolyseurs ainsi que du système de compression H₂.
🏗️ 4 cadres de stockage extérieur
📱 L’ensemble du système est pilotable via une application.
#Hydrogen #Electrolyse #GreenHydrogen #Automation #Engineering #H2
⚡️Électrolyseur — vue de l’intérieur ⚙️💧
