Principe de mesure du manomètre

Le tube de Bourdon en 316 est soudé avec le support de tube qui forme une pièce complète avec le raccord. La partie mobile finale du tube se déforme lors de changement de pression (effet Bourdon). Cette déformation est proportionnelle à la pression , le mouvement est alors transmis à l’aide d’une biellette à l’aiguille.

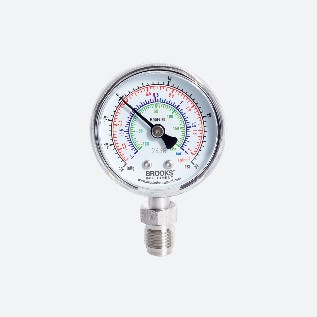

Les manomètres Brooks ont été conçus tout spécialement pour les applications de gaz ultra pur avec de petit volume et des raccords à joint plat.

Modèle	Photo	Fabriquant	Principe	Range F.S.	Taille	Précision	Ouput	Datasheet
S/C/F 122			Manomètre	0-4000	2"	1% F.S.	N/A
IPS122			Manomètre à contact	0-4000	2"	1% F.S.	switch / PNP /NPN
IPT 122			Manomètre avec retransmition	0-4000	2"	1% F.S.	0-5Vdc/1-5VDC/4-20mA
