Deux méthodes complémentaires

conducty-toroidal
En réalité, il existe deux techniques. La première est celle par électrodes, très répandue en laboratoire, elle a su aussi gagner les sites industriels pour des liquides de faibles conductivités et plutôt propres. La seconde méthode électromagnétique qui fait appel à des sondes dites inductives pour des liquides plutôt chargés.

Mesure par électrode

La mesure de la conductivité par électrode consiste à appliquer une tension (U) aux bornes des électrodes de la cellule et à mesurer le courant (I). En pratique, le conductivimètre applique une tension alternative à une fréquence adaptée afin de réduire les effets de polarisation des électrodes.
conducty-sonde

Mesure inductive

En mesure de conductivité inductive, une bobine émettrice traversée par un courant électrique induit un champ magnétique dans le liquide. Les ions présents dans le liquide sont alors traversés par un courant. Celui-ci est mesuré au niveau d’une bobine réceptrice.

ModèlePhotoFabriquantTypeGamme ms/cmPression max (Bar)Température Max (°C)DatasheetManuel

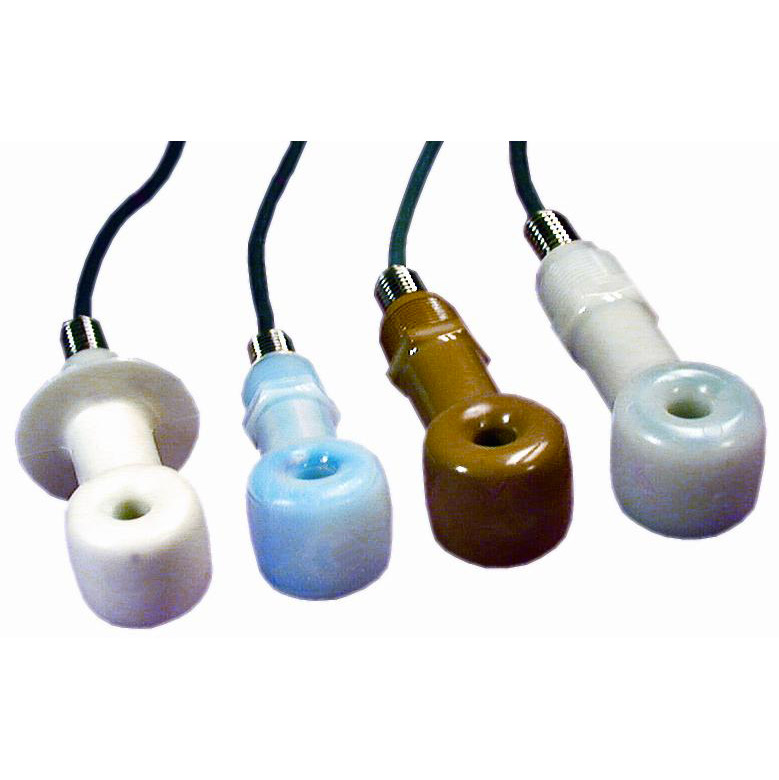

5000TCHoneywell-sonde-toroidal-5000TCHoneywellSonde Toroïdale0,2 à 2000 13,8 barde 10 à 125°Ctélécharger la datasheet ou le manuel

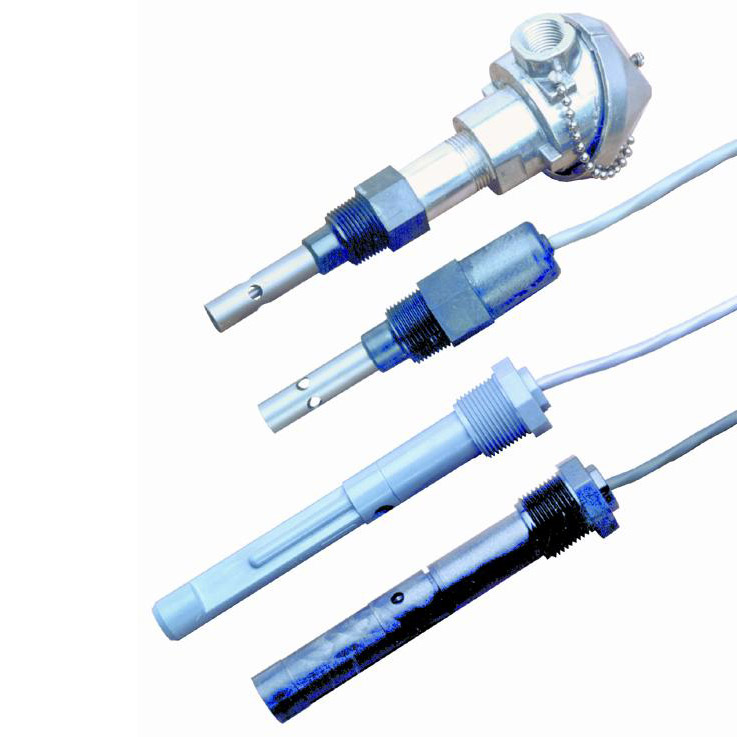

4973Honeywell-Sonde-4905SMHoneywellSonde Electrode 0,01 à 1017 bar140°Ctélécharger la datasheet ou le manuel

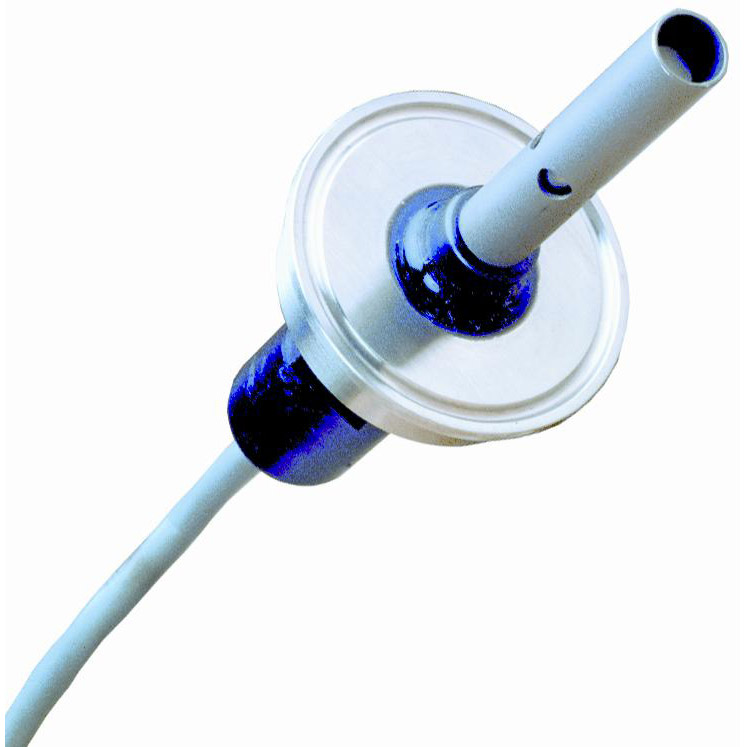

4974Honeywell-Sonde-4974HoneywellSonde Electrode CIP Fitting0,01 à 1010 bar130°Ctélécharger la datasheet ou le manuel
4905honeywell-conductivite-4905Honeywell0,01 à 50250 psi140°ctélécharger la datasheet ou le manuel

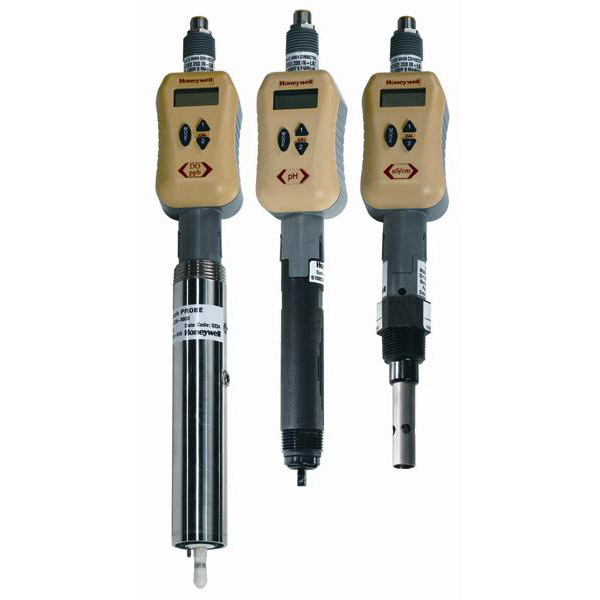

DL4000Honeywell-Directline-DL4000HoneywellSonde Electrode LOW COST0,1 à 104,8 bar65°Ctélécharger la datasheet ou le manuel

ModèlePhotoFabriquantTypeMontagePower supplySignal I/ODatasheet
APT2000CCHoneywell-APT2000HoneywellAfficheur transmetteur déporter pour sonde Electrode



Montage panneau /sur tube12 à 42 VDC4-20 mAtélécharger la datasheet ou le manuel
APT4000CCHoneywell-APT4000HoneywellAfficheur transmetteur déporter pour sonde ElectrodeMontage panneau /sur tube20 a 253 AC/DC4-20 mA/relaystélécharger la datasheet ou le manuel
DL423Honeywell-Direct-DL423HoneywellAnalyseur transmetteur déporter pour sonde Electrode
Transmetteur Local pour sonde electrode
Montage direct /ou déporté4-20 mAtélécharger la datasheet ou le manuel
UDA2182Honeywell-UDA2182HoneywellAnalyseur/ régulateur double entrée universel(sauf toroïdale)Montage Panneau90/265 VAC4-20 mA/relais/RS485/Ethernettélécharger la datasheet ou le manuel
APT2000TC
Honeywell-APT2000HoneywellAfficheur transmetteur déporter pour sonde ToroïdalMontage panneau /sur tube12 à 42 VDC4-20 mAtélécharger la datasheet ou le manuel
APT4000TCHoneywell-APT2000HoneywellAnalyseur transmetteur déporter pour sonde ElectrodeMontage panneau /sur tube20 a 253 AC/DC4-20 mA/relaystélécharger la datasheet ou le manuel
